ralf · Wysłany: 2018-09-11, 23:41 **Reduta Królicza**

"Reduta Królicza (niem. Kaninchen Redoute) znajduje się przy ul. Otmuchowskiej (patrz: zdjęcie w załączniku) i wchodzi w skład Obwałowań Jerozolimskich Zewnętrznych. Reduta została wzniesiona w latach 1767-1768 wg projektu Lefevra i von Castillona. Obiekt zmodernizowano w latach 1882-1883. Bardzo głęboka fosa otacza nieregularnego kształtu wewnętrzny trzon fortyfikacji. Tworzy go wysoki wał, na szczycie którego znajdują się tarasowe galerie strzeleckie, plac broni, magazyny amunicji oraz pomieszczenie ze studnią. Z górnej korony wału, od strony południowo-wschodniej prowadził nad fosą most zwodzony w stronę Wysokiej Baterii i drogi fortecznej. Część wału zakończona jest krenelażem mającym za zadanie obronę mostu. Z dna fosy prosta klatka schodowa prowadzi do wyjścia na koronę wału (tuż obok mostu zwodzonego) oraz do obszernej tzw. Sali Rycerskiej z kominkiem. Na jej końcu znajduje się wąskie zejście do korytarza (galerii) okrążającego wokoło trzon wału. Z tego korytarza prowadzą wyjścia na dno fosy oraz przejście pod jej dnem do zewnętrznych korytarzy kontrminowych. Jedno z wejść w skarpie prowadzi do korytarza nazwanego "Cygarem", który łączył redutę z fosą przed Wysoką Baterią".

Źródło: Krystyna Dubiel, "Nysa - podróż po fortach", Nysa 2013.

Plany przedstawiające m.in. Redutę Króliczą znajdują się na Forum w temacie "Plany nyskich fortyfikacji", pod linkami:
- KLIK-1
- KLIK-2 (kolorem czerwonym zaznaczono podziemia)

W tym samym temacie co ww. znajduje się również szkic ukazujący przekrój poprzeczny przez Redutę Króliczą wraz z opisem widniejących na nim elementów: KLIK.

Poniżej zamieszczam szkic Reduty Króliczej widzianej z lotu ptaka (zał.2).

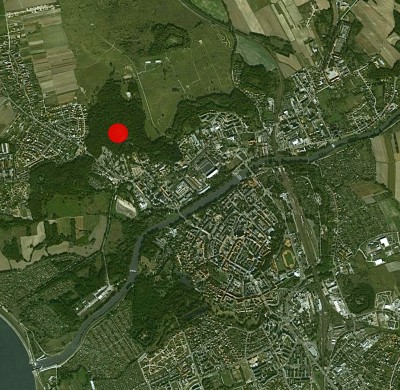

(zał.1) Współczesne zdjęcie satelitarne Nysy. Czerwonym kółkiem zaznaczono Redutę Króliczą.JPG

Plik ściągnięto 43 raz(y) 1,47 MB

(zał.2) Reduta Królicza z lotu ptaka.jpg

Plik ściągnięto 67 raz(y) 1,7 MB

ralf · Wysłany: 2018-09-16, 00:13

Poniżej współczesny widok Reduty Króliczej powstały przy wykorzystaniu lotniczego skaningu laserowego (LIDAR) i danych Numerycznego Modelu Terenu (NMT) w postaci usługi kafelkowanej WMTS "ISOK Cieniowanie".

Reduta Królicza (ISOK cieniowanie).jpg

Plik ściągnięto 66 raz(y) 342,92 KB

ralf · Wysłany: 2018-09-22, 09:23

Dwa zdjęcia Reduty Króliczej wykonane w 1943 roku. Pierwsze zdjęcie ukazuje most zwodzony nad suchą fosą, a drugie fosę.

Rok 1943. Reduta Królicza. Most zwodzony.jpg

Plik ściągnięto 87 raz(y) 507,74 KB

Rok 1943. Reduta Królicza. Fosa.jpg

Plik ściągnięto 56 raz(y) 458,64 KB

ralf · Wysłany: 2024-05-04, 18:42

Zdjęcia wykonane w korytarzu kontrminerskim biegnącym z zachodniej przeciwskarpy Reduty Króliczej dokładnie w kierunku zachodnim.

(zdj.0) Dzień 3.V.2024. Wejście do korytarza kontrminerskiego w fosie Reduty Króliczej, w zachodniej przeciwskarpie [fot. ralf].jpg

Plik ściągnięto 1 raz(y) 4,01 MB

(zdj.1) Dzień 3.V.2024. W wejściu do korytarza kontrminerskiego w zachodniej przeciwskarpie Reduty Króliczej, biegnącego dokładnie w kierunku zachodnim [fot. ralf].jpg

Plik ściągnięto 1 raz(y) 3,26 MB

(zdj.2) Dzień 3.V.2024. Widok w kierunku zachodnim z pierwszego skrzyżowania korytarza kontrminerskiego biegnącego z zachodniej przeciwskarpy Reduty Króliczej [fot. ralf].jpg

Plik ściągnięto 1 raz(y) 3,31 MB

(zdj.3) Dzień 3.V.2024. Widok na zakończenie korytarza kontrminerskiego w zachodniej przeciwskarpie Reduty Króliczej, biegnącego dokładnie w kierunku zachodnim [fot. ralf].jpg

Plik ściągnięto 4 raz(y) 1,41 MB

(zdj.4) Dzień 3.V.2024. Widok z drugiego skrzyżowania korytarza biegnącego w kierunku zachodnim z zachodniej przeciwskarpy, w korytarz boczny biegnący na południe [fot. ralf].jpg

Plik ściągnięto 1 raz(y) 1,18 MB

(zdj.5) Dzień 3.V.2024. Widok z drugiego skrzyżowania korytarza biegnącego w kierunku zachodnim z zachodniej przeciwskarpy, w korytarz boczny biegnący na północ [fot. ralf].jpg

Plik ściągnięto 1 raz(y) 2,58 MB

(zdj.6) Dzień 3.V.2024. Widok z drugiego skrzyżowania korytarza biegnącego w kierunku zachodnim z zachodniej przeciwskarpy, na wejście do tego korytarza w fosie [fot. ralf].jpg

Plik ściągnięto 1 raz(y) 2,52 MB

(zdj.7) Dzień 3.V.2024. Widok z pierwszego skrzyżowania korytarza biegnącego w kierunku zachodnim z zachodniej przeciwskarpy, w korytarz boczny biegnący na północ [fot. ralf].jpg

Plik ściągnięto 2 raz(y) 2,97 MB

ralf · Wysłany: 2024-05-04, 20:14

Fotografie przedstawiające galerię strzelniczą w południowej przeciwskarpie Reduty Króliczej, która umożliwiała ostrzał z ręcznej broni palnej nieprzyjaciela znajdującego się na terenie suchej fosy przy zachodnim stoku Trawersu Barkowego.

(zdj.1) Dzień 3.V.2024. Wejście do galerii w południowej przeciwskarpie [fot. ralf].jpg

Plik ściągnięto 2 raz(y) 3,51 MB

(zdj.2) Dzień 3.V.2024. Wejście do galerii w południowej przeciwskarpie [fot. ralf].jpg

Plik ściągnięto 2 raz(y) 2,09 MB

(zdj.3) Dzień 3.V.2024. Widok na wejście do galerii w południowej przeciwskarpie, od wewnątrz [fot. ralf].jpg

Plik ściągnięto 1 raz(y) 3,72 MB

(zdj.4) Dzień 3.V.2024. Widok spod wejścia do galerii w południowej przeciwskarpie, w kierunku zachodnim [fot. ralf].jpg

Plik ściągnięto 1 raz(y) 3,87 MB

(zdj.5) Dzień 3.V.2024. Widok z galerii w południowej przeciwskarpie, w kierunku wschodnim [fot. ralf].jpg

Plik ściągnięto 2 raz(y) 3,76 MB

(zdj.6) Dzień 3.V.2024. Widok w kierunku wschodnim na galerię w południowej przeciwskarpie, z korytarza biegnącego wokół fosy [fot. ralf].jpg

Plik ściągnięto 1 raz(y) 3,4 MB

ralf · Wysłany: 2024-05-05, 00:29

Zdj. 1-2 wykonano w północno-zachodniej przeciwskarpie Reduty Króliczej, przy wejściu w korytarz podziemny biegnący pod fosę, do galerii strzeleckiej w trzonie reduty (w skarpie).
Zdj. 3-4 zrobiono w południowo-zachodniej przeciwskarpie Reduty Króliczej, przy wejściu w korytarz podziemny biegnący pod fosę, do galerii strzeleckiej w trzonie reduty (w skarpie).
Zdj. 5-6 wykonano w galerii strzeleckiej okrążającej trzon Reduty Króliczej.

(zdj.1) Dzień 3.V.2024. Wejście w galerii w północno-zachodniej przeciwskarpie, do korytarza biegnącego pod fosą Reduty Króliczej do jej trzonu [fot. ralf].jpg

Plik ściągnięto 2 raz(y) 2,58 MB

(zdj.2) Dzień 3.V.2024. Wejście w galerii w północno-zachodniej przeciwskarpie, do korytarza biegnącego pod fosą Reduty Króliczej do jej trzonu [fot. ralf].jpg

Plik ściągnięto 2 raz(y) 2,81 MB

(zdj.3) Dzień 3.V.2024. Zejście z galerii strzelniczej w północno-zachodniej skarpie Reduty Króliczej, do korytarza prowadzącego pod fosą, do galerii w przeciwskarpie [fot. ralf].jpg

Plik ściągnięto 1 raz(y) 3,29 MB

(zdj.4) Dzień 3.V.2024. Zejście z galerii strzelniczej w północno-zachodniej skarpie Reduty Króliczej, do korytarza prowadzącego pod fosą, do galerii w przeciwskarpie [fot. ralf].jpg

Plik ściągnięto 1 raz(y) 3,21 MB

(zdj.5) Dzień 3.V.2024. Galeria strzelnicza w trzonie (skarpie) Reduty Króliczej [fot. ralf].jpg

Plik ściągnięto 3 raz(y) 3,11 MB

(zdj.6) Dzień 3.V.2024. Galeria strzelnicza w trzonie (skarpie) Reduty Króliczej [fot. ralf].jpg

Plik ściągnięto 1 raz(y) 2,8 MB
